2035-2090 MHz / 2230-2290 MHz Cavity Duplexer
In stock
Model
AE2062-2260DB5574
2035-2090 MHz / 2230-2290 MHz Cavity Duplexer
2035-2090 MHz / 2230-2290 MHz Cavity Duplexer
GENERAL CHARACTERISTICS

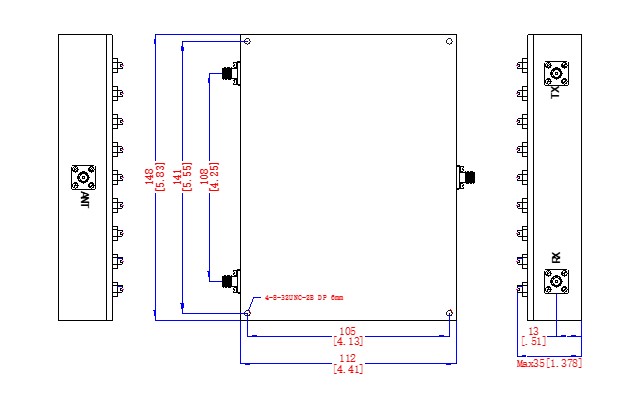

| Dimensions | 5.83 x 4.41 x 1.37 in. |
|---|---|
| Return Loss | 18 dB Min |
| Power Handling | 100 W CW Max |
| Insertion loss (dB) | 1.0 dB Max |
| Band 2 | 2230 - 2290 MHz |
| Band 1 | 2035 - 2090 MHz |
| Band 2 Bandwidth | 60 MHz |
| Band 1 Bandwidth | 55 MHz |
| Isolation | 80 dB Min |
